Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Zhongshi
Chứng nhận: API, ISO, QHSE
Số mô hình: Máy bơm thùng hút
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: negotiable
chi tiết đóng gói: Bao bì xuất khẩu tiêu chuẩn
Thời gian giao hàng: 10~15 ngày làm việc
Điều khoản thanh toán: L/C, D/P, T/T, Công Đoàn Phương Tây, D/A
Khả năng cung cấp: 1000 bộ/tháng
Sản phẩm: |
Thùng bơm thanh hút hiệu suất cao |
Vật liệu: |
38CrMoA, thép hợp kim |
Tiêu chuẩn: |
API11AX |
Ứng dụng: |
Dầu mỏ, sản xuất xăng dầu |
Chiều dài: |
Theo yêu cầu |
Chiều dài pit tông (ft): |
2-24 |
Sản phẩm: |
Thùng bơm thanh hút hiệu suất cao |
Vật liệu: |
38CrMoA, thép hợp kim |
Tiêu chuẩn: |
API11AX |
Ứng dụng: |
Dầu mỏ, sản xuất xăng dầu |
Chiều dài: |
Theo yêu cầu |
Chiều dài pit tông (ft): |
2-24 |

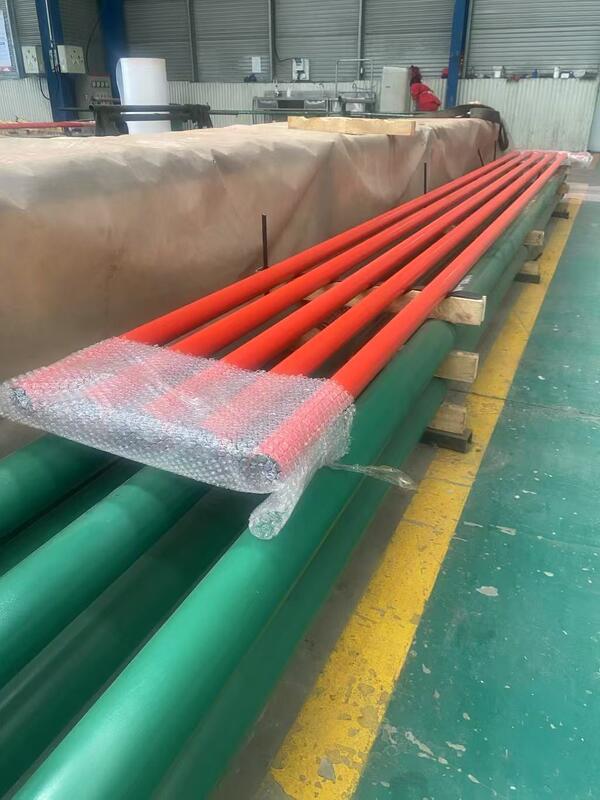

Ống xi lanh bơm cần trục hiệu suất cao mạ crôm
Mô tả ống xi lanh bơm cần trục
Ống xi lanh là một phần của bơm cần trục, được kết nối với cần trục sau khi được lắp ráp trên bề mặt, sau đó được kéo xuống đáy giếng thông qua ống dẫn.
Nguyên tắc hoạt động
Trong hành trình lên, pít-tông ở đáy bơm. Do áp suất thủy lực từ ống dẫn phía trên, cả van lên và van di chuyển đều đóng. Khi pít-tông đi lên, van cố định mở và dầu sẽ đi qua bơm, vì áp suất đáy cao hơn áp suất trên, sau đó chất lỏng sẽ bị ép đi qua van cố định và chảy vào ống dẫn.
Trong hành trình xuống, van di chuyển mở và áp suất đẩy dầu vào pít-tông từ lỗ bên của bộ trích, sau đó đi vào ống dẫn.
Bơm cần trục ngầm bao gồm khớp nối ống dẫn, đầu nối mở rộng, khớp nối ống xi lanh, ống xi lanh, van di chuyển, pít-tông, bộ trích, van cố định.
Thông số kỹ thuật:
| Thông số kỹ thuật | Đường kính trong danh nghĩa mm(in) |
Chiều dài pít-tông m(ft) |
Đường kính ngoài tối đa mm |
Cần in |
Ống dẫn trong | Hằng số bơm m3/ngày | Hành trình m |
|
| 20-125 TH | 32 (1.25) | 1.2-1.8(4-6) | 73 | 3/4 | 2-3/8 | 1.14 | ≤8.0 | |
| 25-125 TH | 32 (1.25) | 88.9 | 3/4 | 2-7/8 | 1.14 | |||
| 20-150 TH | 38 (1.50) | 73 | 3/4 (5/8) | 2-3/8 | 1.64 | |||
| 25-150 TH | 38 (1.50) | 88.9 | 3/4 (5/8) | 2-7/8 | 1.64 | |||
| 20-175 TH | 44 (1.75) | 73 | 3/4 | 2-3/8 | 2.24 | |||
| 25-175 TH | 44 (1.75) | 88.9 | 3/4 | 2 7/8 | 2.24 | |||
| 25-200 TH | 51 (2.00) | 88.9 | 3/4 | 2-7/8 | 2.91 | |||
| 25-225 TH | 57 (2.25) | 88.9 | 3/4 | 2-7/8 | 3.69 | |||
| 25-250 TH | 64 (2.50) | 88.9 | 3/4 | 3-1/2 | 4.55 | |||
| 30-275 TH | 70 (2.75) | 108 | 7/8 | 3-1/2 | 5.50 | |||
| 35-325 TH | 83 (3.25) | 116 | 7/8 | 4 | 7.70 | |||
| 40-375 TH | 95 (3.75) | 116 | 1 | 4-1/2 | 10.26 | |||
| 35-425 TH | 108 (4.25) | 147 | 1-1/8 | 4 | 13.18 | |||
